ID-montierte Flanschflansche, die der Stirnfläche zugewandt sind, Maschinenprozess

Basisinformation.

Modell Nr.	AYI SYI HYI
Kontrolle	Halbautomatisch
Anwendung	Metall
Energiequelle	Pneumatisch / NC / Hydraulisch
Layout	tragbar
Transportpaket	Holzkiste/Metallbox (optional)
Warenzeichen	Co-Pack
Herkunft	Wenzhou, China
HS-Code	8461909000
Produktionskapazität	500 Sätze/Jahr

Verpackung & Lieferung

Paketgröße 100,00 cm * 100,00 cm * 50,00 cm Paketbruttogewicht 50,000 kg

Produktbeschreibung

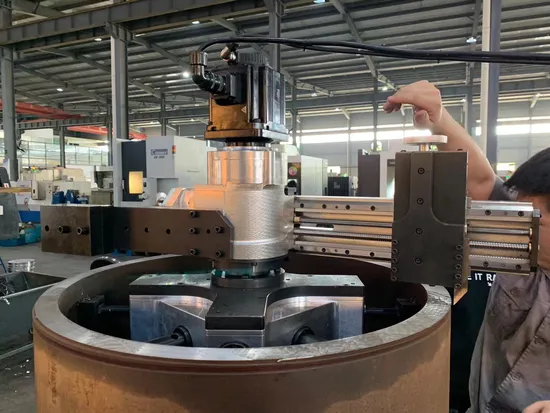

AYI SYI HYI ID-montierte Flanschplanmaschine
ÜbersichtDie am Innendurchmesser montierte Flanschplanmaschine ist für die Flanschplanbearbeitung, Dichtungsnut, gezahnte Oberfläche, Schweißvorbereitung und Senkbohrung konzipiert. Mit der neuesten Linien- und Kugelumlaufspindeltechnologie übernimmt die Anlage das modulare Designkonzept als Ganzes. Jeder Entwurfsschritt nimmt die Feldverarbeitung als Ausgangspunkt. Diese Maschine wird häufig bei der Flanschverbindung von Erdöl-, Chemie-, Erdgas- und Kernkraftanlagen eingesetzt. Durch das geringe Gewicht ist diese Maschine hilfreich für die Wartung vor Ort. Es sorgt für hohe Sicherheit und Effizienz.MerkmaleLeichtgewichtig, einfach zu transportieren, schnelle Installation und einfach zu verwendenStandardoberfläche, glatte Oberfläche, Grammophonoberfläche, an Flanschen, Ventilsitzen und DichtungenBohr- und Fräswerkzeuge sind optionalAngetriebener Motor: Pneumatisch, NC-gesteuert, hydraulisch angetriebenNeueste Lineartechnologie für Langlebigkeit und wiederholbare GenauigkeitStandardmäßige Endbearbeitung auf Lager mit Schritten von 0,2–0,4–0,6–0,8 mmDie Schlüsselwörter dieses Produkts: FlanschplanmaschineModell und Spezifikation

Modell			Spannbereich	Arbeitsbereich	Werkzeughub	Rotierend
Pneumatisch	NC	Hydraulisch	Innendurchmesser mm	mm	mm	U/min
AYI-610	SYI-610	HYI-610	F200-500	F200-610	≤110	14
AKTION-1016	SYI-1016	HYI-1016	F508-914	F508-1016	≤110	10
AKTION-1420	SYI-1420	HYI-1420	F610-1016	F610-1420	≤110	8
AYI-3032	SYI-2032	HYI-2032	F1168-1930	F1168-2032	≤110	6
AYI-3048	SYI-3048	HYI-3048	F2210-2810	F2210-3048	≤110	4
AYI-4521	SYI-4521	HYI-4521	F2210-4521	F2210-4521	≤110	2

Die oben genannten Parameter dienen nur als Referenz und stellen keine Akzeptanzkriterien dar. Netzteile

PneumatischLuftbedarf: 1500–3000 l/min bei 0,63–0,8 MPaLeistung: 2 PS, 3 PS, 4 PSDoppelmotor für großes Modell oder schwere Beanspruchung

NCElektrische Anforderungen: 230 V 1 PH 50/60 Hz; 380 V 3 PH 50/60 Hz Leistung: 2,0 kW oder 3,0 kW Doppelmotor für großes Modell oder schwere Beanspruchung

HydraulischHydraulischer Bedarf: 28–50 l/min bei 13 MPaElektrischer Bedarf: 380 V 3PH 50/60 HzNenndruck: 13 MPaNenndurchfluss: 28 l/minMax. Drehmoment: 380NM

ToolingInsert styleMaterial: Holder HSSInsert: HSS-Co or CarbideType: Grooving, Facing
